Building Information Modeling: Use Case «Absturzsicherheit»

Die Digitalisierung bietet ein immenses Potenzial, um die Planung und Umsetzung von Bauwerken effizienter und sicherer zu gestalten.

Inhalt

      Kurz und bündig

      Die BIM-Methode  (Building Information Modeling) findet in der Baubranche immer weitere Verbreitung. Sie bietet auch die Möglichkeit, die Absturzsicherheit während des Bauprozesses zu gewährleisten. Der Use Case «Absturzsicherheit» zeigt Auftraggeberinnen, Planern, Bauleiterinnen und Unternehmern auf, wie BIM dabei helfen kann.

      • Planen Sie Absturzsicherungsmassnahmen auf Baustellen künftig mit der BIM-Methode.
      • Der Use Case «Absturzsicherheit» hilft der Bauherrschaft, Planerinnen, Unternehmern und der Bauleitung dabei.
      • Zusätzlich finden Sie hier Vorlagen für Auftraggeber, parametrische Bauteile für die Modellierung, Regelsätze für Solibri und ein Formular zum Erstellen des Fachmodells «Absturzsicherheit» in Desite BIM.

      Hier können Sie eine Kurzbeschreibung des Use Case herunterladen. Die vollständige Beschreibung mit Prozessplan finden Sie beim Use Case Management von buildingSMART international .

      Dokumentation Use Case «Absturzsicherheit»

      Use Case «Absturzsicherheit»

      Gewährleistung der Absturzsicherheit während der Bauphase.

      PDF, 381.65 KB

      Hilfsmittel für Bauherrschaft und Investoren

      Austausch-Informationsanforderung

      Austausch-Informationsanforderungen (Exchange Information Requirements – EIR) beschreiben die projektbezogenen BIM-Anforderungen aus Sicht der Auftraggeber. Als Bauherrin oder Investor können Sie den Use Case «Absturzsicherheit» in den EIR einfordern und damit gewährleisten, dass Ihr Bauvorhaben möglichst ohne Absturzunfall abgewickelt wird. Eine Möglichkeit, dies umzusetzen, zeigt Ihnen diese Vorlage auf.

      Use Case «Absturzsicherheit»: Hilfsmittel 1

      Vorlage für die Austausch-Informationsanforderung und den BIM-Abwicklungsplan.

      PDF, 534.54 KB

      Hilfsmittel für Planerinnen und Planer

      BIM-Abwicklungsplan (BEP, BIM Execution Plan)

      Als Planerin oder Planer zeigen Sie die Umsetzung der EIR im BIM-Abwicklungsplan (BEP) auf. Die Vorgaben dafür finden Sie im Dokument «Vorlage für Auftraggeber-Informationsanforderungen» (oben).

      Planungshilfe

      Wenn Sicherheits- und Gesundheitsschutzmassnahmen auf einer Baustelle von mehreren Unternehmen benützt werden, gelten sie gemäss Bauarbeitenverordnung (BauAV) als baustellenspezifische Massnahmen. Solche Massnahmen müssen gemäss Artikel 3 der BauAV   geplant und ausgeschrieben werden. Die Planungshilfe zeigt Ihnen, worauf Sie bei der Modellierung dieser Massnahmen achten müssen und wie sie ausgeschrieben werden.

      Use Case «Absturzsicherheit»: Hilfsmittel 2

      Planungshilfe für die Phase Projektplanung.

      PDF, 1.54 MB

      Hilfsmittel für Planungsbüros und Bauunternehmen

      Absturzsicherungstypen

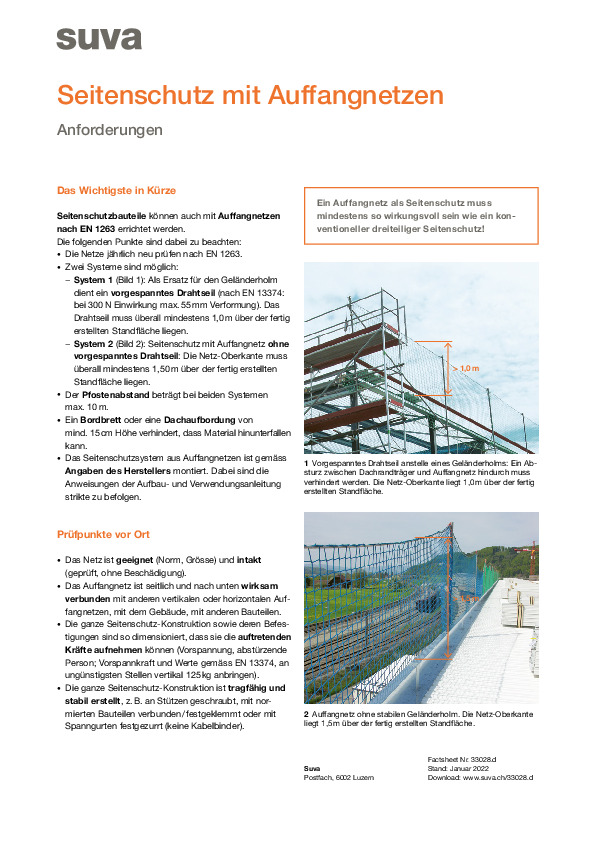

      Im Use Case «Absturzsicherheit» sind 20 Absturzsicherungstypen definiert. Wir stellen Ihnen eine Beschreibung all dieser Typen als Dokumentation zum Download zur Verfügung.

      Use Case «Absturzsicherheit»: Hilfsmittel 3

      Beschrieb der Absturzsicherungstypen.

      PDF, 2.39 MB

      Alle beschriebenen Absturzsicherungstypen stehen Ihnen kostenlos als parametrische Bauteile im Detaillierungsgrad LOG100, teilweise auch in LOG300, als Download zur Verfügung. Sie können sie für die Modellierung des Fachmodells «Absturzsicherheit» mit den folgenden Software-Tools verwenden:

      Software

      Verfügbarkeit

      Support

      Allplan

      Im Allplan Shop: allplan.shop

      support.ch@allplan.com

      ArchiCAD

      www.idc.ch/absturzsicherheit

      support@idc.ch

      Autodesk Revit

      Im Bauteilkatalog BUILDing360.catalog:
      WebCatalogBrowser

      Im BUILDing360 Family Browser:
      software.mum.ch

      support@BUILDing360.ch

      cadwork lexocad

      Im Baukatalog in lexocad ab Version 29: www.cadwork.com

      01.cadwork.ch

      Tekla Structures

      Im Tekla Warehouse: warehouse.tekla.com
      (Beschrieb: Tekla User Assistance )

      support@buildingpoint.ch
      Tel. 043 500 80 55

      Vectorworks Architektur

      Auf BIMKIT

      computerworks.ch



      Die parametrischen Bauteile sind in den IFC-Klassen IfcWall, IfcSlab und IfcRailing modelliert.

      Regelsätze für Solibri

      Die Software Solibri hilft Ihnen dabei, die Qualität von Modellen im IFC-Standard zu überprüfen. Sie sorgt für einen reibungslosen Informationsfluss aus dem Modell in die Realität auf der Baustelle.

      Als Anwenderin oder Anwender von Solibri steht Ihnen die Rolle Use Case «Absturzsicherheit» (UCA) mit allen Regelsätzen, Klassifikationen und Auswertungsvorlagen kostenlos für Windows oder Mac zur Verfügung. Sie finden die Informationen dazu unter www.idc.ch/absturzsicherheit .

      Abstrakte grafische Darstellung der fünf Stockwerke eines Gebäudes mit Absturzkanten in Rot

      Visualisierung der Absturzkanten, nachdem ein Tragwerkmodell auf Absturzrisiken überprüft wurde.

      Für den Use Case «Absturzsicherheit» bietet Solibri drei Regelsätze:

      • Überprüfung auf Absturzrisiken Solibri überprüft Ihre IFC-Modelle auf Absturzrisiken. Es zeigt die Absturzkanten und den erforderlichen Absturzsicherungstyp an.
      • Überprüfung Fachmodell «Absturzsicherheit» inkl. Massenauszug Solibri überprüft, ob das aus den Absturzsicherungstypen modellierte Fachmodell die Vorgaben der Bauarbeitenverordnung einhält, zum Beispiel den maximalen Abstand des Gerüsts zur Fassade von 30 cm. Zusätzlich wird ein Massenauszug generiert. Dieser gibt zum Beispiel an, wie viele Laufmeter Seitenschutz benötigt werden.
      • Plausibilitätsprüfung Absturzsicherungstypen Solibri überprüft die im Fachmodell «Absturzsicherheit» verwendeten Absturzsicherungstypen auf Konformität.

      Voraussetzungen für die Prüfungen

      Damit die drei Regelsätze angewendet werden können, müssen Sie bei der Modellierung einige Anforderungen beachten. Diese Anforderungen sind hier beschrieben: www.idc.ch/absturzsicherheit

      Webinar Solibri-Regelsatz «Absturzsicherheit»

      Webinar Solibri-Regelsatz «Absturzsicherheit»

      Die Suva präsentiert in einer Aufzeichnung gemeinsam mit der Entwicklerfirma IDC einen Regelsatz, mit dessen Hilfe in Solibri die Qualität der Absturzsicherung eines BIM-Projekts überprüft werden kann.

      Automatische Modellierung mit Desite BIM

      Mit der Software Desite BIM lassen sich 3D-Modelle visualisieren, auswerten, erweitern und prüfen. Mithilfe eines in Desite BIM für den Use Case «Absturzsicherheit» entwickelten Formulars können Sie das Fachmodell «Absturzsicherheit» automatisch in ein bestehendes IFC-Modell integrieren.

      Das Formular und ein Benutzerhandbuch dazu laden Sie hier herunter: support.thinkproject.com .

      Rückmeldungen und Anregungen

      Die Planung der Absturzsicherungsmassnahmen mit der BIM-Methode ist neu und muss sich erst etablieren. Wir sind deshalb sehr an Ihren Rückmeldungen interessiert, damit wir den Use Case und die Hilfsmittel für dessen Umsetzung optimieren können.

      Wir nehmen Ihre Anregungen und Erfahrungsberichte gern unter bereich.bau@suva.ch entgegen. Sie sind uns eine grosse Hilfe – vielen Dank!
