Schalteinrichtungen in Maschinensteuerungen: Quittierung
Interessierte finden hier relevante Informationen über die Quittierung bei Maschinensteuerungen. Informieren Sie sich über den Einbau, die Wirkungsweise sowie die geltenden Normen bezüglich Quittiertasten bei Maschinensteuerungen.
Inhalt
Kurz und bündig
Ihre Mitarbeitenden müssen sich vor und nach dem Verlassen einer Umwehrung vergewissern, dass sich niemand mehr im Gefahrenbereich befindet. Nachdem sichergestellt ist, dass sich niemand im Gefahrenbereich aufhält, darf die Quittiertaste betätigt werden.
Beachten Sie bei Quittierungen bzw. Gefahrenbereichs-Absicherungen die folgenden Punkte:
- Stellen Sie sicher, dass eine Fluchtentriegelung bei Umwehrungen mit Zuhaltung vorhanden ist.
- Vergewissern Sie sich vor dem Betätigen des Quittiertasters, dass sich niemand mehr im Gefahrenbereich befindet.
- Der Quittiertaster muss ausserhalb des Gefahrenbereichs installiert werden und eine vollständige Sicht auf diesen bieten.
- Wenn der Gefahrenbereich vom Standort des Quittiertasters nicht überblickbar ist, müssen Sie sicherstellen, dass im Innern weitere Quittiertaster vorhanden sind.
Diese Seite ersetzt das Factsheet 33066/14.

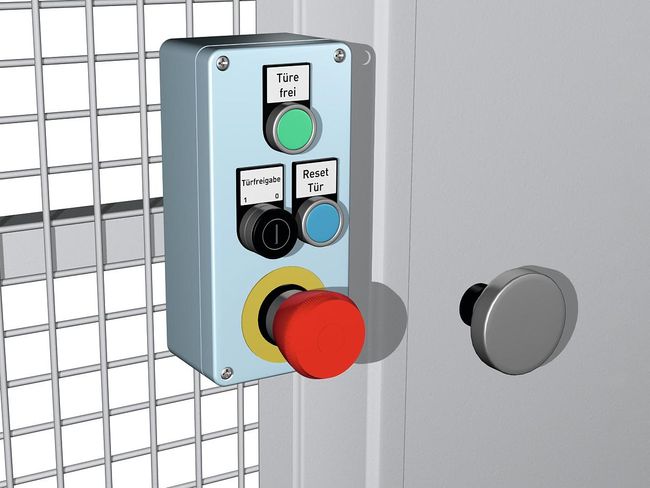

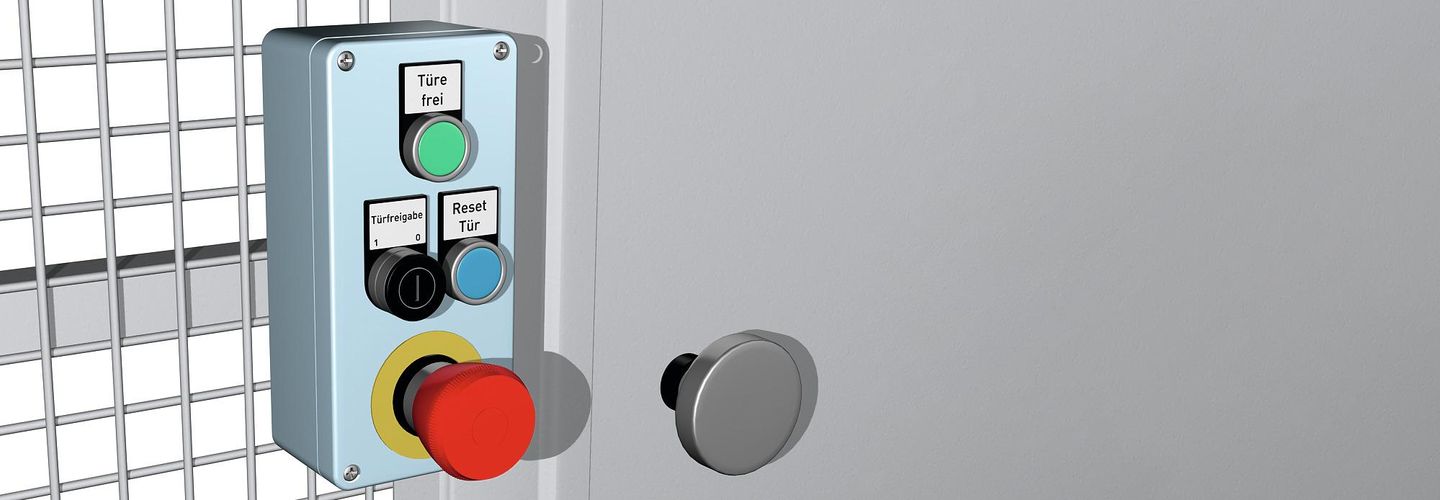

Beispiel eines Quittiertasters
Der Zutritt zur Umwehrung darf erst gewährt werden, nachdem die Maschine stillsteht. Drücken Sie zu diesem Zweck die Quittiertaste.
Nur ein Quittiertaster reicht nicht immer
Wenn der Gefahrenbereich vom Standort des Quittiertasters nicht überblickbar ist, müssen Sie sicherstellen, dass im Innern weitere Quittiertaster montiert werden.
Einbau
Als Planer oder Planerin ist es Ihre Aufgabe, den Quittiertaster ausserhalb des Gefahrenbereichs an einem Ort zu montieren, von dem aus eine vollständige Sicht auf die Gefahrenzonen möglich ist. Der Taster darf nicht von innen erreichbar sein. Wenn der Quittiertaster fehlerhaft ist (Blockierung, Kurzschluss usw.), ist es Ihre Pflicht, den Fehler zu detektieren. Ist der Gefahrenbereich von diesem Ort nicht vollständig überblickbar, müssen Sie im Innern weitere Quittiertaster montieren.
Quittieren dient bei einer Maschinensteuerung dazu, zu bestätigen, dass durch den Betrieb der Maschine keine Gefahr für Ihre Mitarbeitenden besteht.
Wirkungsweise
Quittieren dient bei der Maschinensteuerung als Bestätigung, dass sich keine Mitarbeitenden mehr im Gefahrenbereich befinden. Ein Start ist nun möglich.
Sind Innentaster vorhanden, müssen diese betätigt werden, bevor der Aussentaster wirksam wird. Mit dem Betätigen der Innentaster beginnt eine Zeitvorgabe zu laufen. Die Bedienperson muss innerhalb der vorgegebenen Zeit den Gefahrenbereich verlassen und den Aussentaster betätigen.
Normen
- 2006/42/EG Maschinenrichtlinie
- SN EN 60204-1 Sicherheit von Maschinen – Elektrische Ausrüstung von Maschinen
Kontakt für weitere Informationen
Sollten Sie Fragen zum Thema Start-/Stop- Taster haben, helfen wir Ihnen gerne weiter.
Suva, Gewerbe und Industrie
6002 Luzern
